扇机组合

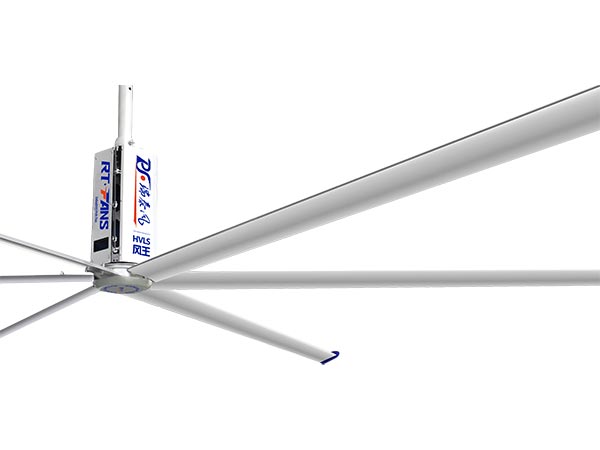

“工业大吊扇”系列舒爽的人身感受、更大的风量上限、更强劲、更稳定、更安静的定制系统...
“瑞泰风环保空调”系列节能、环保!它是一款全新无压缩机、无冷媒、无铜管的环保产品...

产品特点

营造新风凉爽环境,“扇机组合”可以满足用户更高标准需求,可解决大风扇所不能解决的环境整体降温难题。

适合场所

特别适用于单独使用工业大风扇以及单独使用冷风机所不能达到更高标准改善要求的场所,更加适应于已经安装大风扇但还想进一步进行有效降温的场所。

全国服务热线:400-1855-887 点击这里给我发消息点击这里给我发消息
扇机组合
  • 规格型号
  • 原理及功能简述
  • 风扇功能及效果
  • 轮毂
  • 电机减速机
  • 控制系统
  • 扇叶
  • 安装条件
  • 安全措施
  • 安全装置
  • 安装人员必备
  • 售后服务
  • 规格
    Model
    风扇直径
    (米)FT
    转速
    (RPM)
    风量(CMM)
    立方/分钟
    最大作用范围
    (平方米)Sqm.
    自重
    (KG)
    噪音
    (dBA)
    RTF-QF-7E 7.3(24’) 0-53 13,000 1500 120 46
    RTF-QF-6E 6.1(20’) 0-60 11,000 1200 110 46
    RTF-QF-5E 5.5(18’) 0-67 9,000 1000 105 46
    RTF-QF-4E 4.9(16’) 0-75 7,000 800 100 46
    RTF-QF-3E 3.7(12’) 0-80 5,000 600 80 46
  • 11.jpg原理
      自然通风凉爽理念结合现代航空机翼技术,通过巨大扇叶缓慢的旋转从而带动方位气流的流动,产生持续不断、立体循环风。
      大面积微风流动人体体表汗液的蒸发速度,产生自然降温,就像人刚刚游泳出海后感受海风吹拂的凉爽感觉一样,让人体皮肤表面感受到4-6摄氏度的温差,另外瑞泰风大型工业风扇特性,通过改变风速大小的变化,在调节人体感受的同时保持身体水分,从而增强了人体感觉的舒服度。瑞泰风自主研发制造了国内第一台HVLS大风量、低转速工业大风扇。
    功用
    1.1大型工厂车间.jpg  1、全方位空气流动:超超大面积的微风吹拂,实现方位类自然立体式的空气流动;
      2、四季适用:强化环境通风,春秋季凉爽,夏冬季舒服;
      3、制冷效果:在与冷风机组合使用时,可达到类似空调甚至更为优胜的新风凉爽效果
      4、通风除尘:通风换气,与换气设备结合,可实现环境排烟除尘;
      5、冬季效用:冬季采暖时,可以低速转动,将分层的热流空气进行有效的余热利用;
      6、调节空气湿度:保持室内干燥效果
    效果
      1、覆盖面广:超大直径(7.3米)、低转速,大范围内促使空气有序流动,每台风扇的有效近似覆盖面积超过1000m2以上;
      2、方位、多角度空气循环:气流由上而下成锥形往地面推动,到地面沿水平方向流动,遇到侧面阻隔或邻近风扇的水平气流后向上推动到屋面,从而方位、多角度地强化空气循环流通;
      3、与室外新风交换:流动的空气可以迅速通过门窗或屋顶风机与室外新风进行交换,减少了室内浑浊气体的滞留;
      4、人体舒适降温:持续轻柔的微风能加快人体表面汗液的蒸发速度从而产生凉爽的降温效果,使人体感受4-6摄氏度的温差效应;
      5、安装不影响工作:风扇安装在离地面5.5米以上的上部空间,通过卡夹方式固定在屋面结构梁上,不会影响任何地面工作区域正常工作进程,非常可靠。
  • 风扇功能
    1.png 超大面积的微风吹拂,实现全方位的空气流动;某种程度上取代空调;
    强化环境通风,春冬季舒适;
    与蒸发式冷气机结合,在一定意义上,可以取代中央空调,达到同等舒适度的同事,有效节能降耗;
    通风换气,干燥除湿;与换气设备结合,可现实环境排烟除尘;
    冬季采暖是,可以低速运行,充分利用高大建筑顶部的余热,节能降耗;

    风扇效果
    超大直径( 7.3 米)、低转速,大范围内促使空气有序流动,每台风扇的有效近似覆盖面积超过1000 平米以上;
    气流由上而下成锥形往地面推动,到地面后沿水平方向流动,遇到侧面阻隔或邻近风扇的水平气流后向上推动到屋面,从而全方位地强化空气循环流通;
    流动的空气可以迅速通过门窗或屋顶风机与室外新风进行交换,减少了室内浑浊气体的滞留;
    持续轻柔的微风能加快人体表面汗液的蒸发速度从而产生凉爽的降温效果,使人体感受4-6 摄氏度的温差效应,很大程度上解决了空调降温与高能耗的冲突,在无需安装空调系统情况下达到最小投资、最佳舒适效果。
    风扇安装在离地面5.5 米以上的上部空间,通过卡夹方式固定在屋面结构梁上,不会影响任何地面工作区域正常工作进程,安全可靠;技术创新,低转速、磨损少,免维护,寿命长。
  • 1强力工业吊扇.jpg轮毂一一大型风扇安全之母,瑞泰风对轮毂连接机构的不断完善确保整机最佳安全系数,最大安全保障
    进口美航AA7075超硬铝合金材质 +精密高压锻造技术( 1000吨高压锻造,不但改善了材料致密性,还提高了抗拉强度——可达(570Mpa) +T6 热处理工艺+ CNC精密加工工艺+ 动平衡全部检测的优秀品质。
    40 年的可靠寿命设计;
    10 倍大风扇受力结构强度设计;
    确保产品的公差和动平衡,犹如汽车轮毂精度标准精准可靠。
    全球独创的扇叶角度调整设计,可根据不同的现场进行调整,以实现风扇效果的最佳化。
    独具匠心的防脱落、防散落、防晃动等各种安全机构设计。
  • 未标题-3.jpg电机减速机一一世界顶级厂商德国诺德专属定制
    由瑞泰风机械独家设计、增加的安全保障环节,所采用配置确保顶配! 诺德为瑞泰风机械建设专门产线,由固定的专业人员进行精心生产,从而确保产品品质、确保工艺控制、交货周期的及时准时性;采用国家最新标准的IE2 新一代节能高效电机一一节能更进一步。
  • 22.jpg控制系统一一所用控制元器件都采用品牌产品,精细求精
    具有抑制无线电干扰和制动功能;具有接地故障、过温和短路保护等功能;
    P55防护等级和NEMA1标准控制箱;无級调速箱体外设 Schneider隔离开关及三档切换开关;
  • 未标题--.jpg扇叶 -- 所有功效的最终" 实施者 ",独有的螺旋桨设计完美体现大风量效果
      根据美航 ProfiliV2机翼形仿真软件及结合风洞试验潜心研发出来的瑞泰风机械独有的螺旋浆造形,确保风扇效果的最大发挥,美航进口高性能铝合金材质:AA6063T6511一一终身质保,采用挤压工艺;
    采用瑞泰风机械独有的多套加强筋处理方式一一安全性能进一步提高;
    采用2016年瑞泰风机械独有的扇叶防断处理工艺和技术手段,将扇叶的安全提高一个新高度;
    进行抗拉伸,抗疲劳试验,确保扇叶及连接机构的整体安全;
    本色阳极氧化表面处理(AA20um)一一终身质保;
    可根据客户需求进行扇叶的选色定制;
    瑞泰风全球独创扇叶添加钢索设计,增加安全系数;
  • 未标题-1-.jpg

    A、怎样的建筑适合安装大型风扇?
    未标题-2.jpg  只要厂房高度在5.5 米以上,无论厂房结构是钢结构、混凝土结构、球形网架结构或复杂结构皆可安装; 安装场所也无特别要求,比如厂房、仓库、商业中心、火车站、汽车站、展馆、畜牧场皆可安装; 厂房内部有无行车皆可安装220V、380V皆可安装;
    B、安装的基本要求
      1)风扇的最小安全、有效安装空间距离大于1.2 米以上;
      2) 选择安全的承载大梁进行安装,否则我司可根据现场进行改造后安装;
      3) 特殊安装场所我司可根据现场进行改造后安装。


  • 未标题-1.jpg 1) 安全环:意外发生时起到保护作用,杜绝任意部件滑落;
    2) 扇叶L形安全环:重新将所有扇叶两两连接在一起,成为整体结构;
    3) 紧固件:所有紧固件高达8.8 级高强度工业螺栓,实际应力达10倍以上,同时配合瑞泰风紧固胶进行防松动保障;
    4) 钢丝牵引:每根钢丝拉索应力强度可达1000KG,每个连接点设置多重保护;
    5) 意外发生变频控制系统自动报警停止;
    冷风机(环保空调)规格型号列表Product Model List
    型号 风机类型 电压/频率
    (V/Hz)
    最大风量
    (m³/h)
    工作电流
    (A)
    功率
    (km)
    外型尺寸
    LxWxH(mm)
    出风口尺寸
    LxL(mm)
    净重
    (kg)
    储水量
    (L)
    蒸发量
    (L/H)
    噪音
    db(a)
    适用面积
    (m²)
    RDF-18A 轴流式 220/50|380/50 18000 4.8|2.8 1.1 1100×1100×1000 670×670 60 25 60 ≦68 100-150
    RDF-18B 轴流式 220/50|380/50 18000 4.8|2.8 1.1 1120×|1100×1000 670×670 57 35 60 ≦68 100-150
    RDF-18C 轴流式 220/50|380/50 18000 4.8|2.8 1.1 1100×1100×1025 730×730 67 35 60 ≦68 100-150
    RDF-23A 轴流式 380/50 23000 3.7 1.5 1100×1100×1300 670×670 79 25 105 ≦71 150-200
    RDF-23C 轴流式 380/50 23000 3.7 1.5 1100×1100×1300 730×730 87 35 105 ≦71 150-200
    RDF-18Y
    轴流式 220/50|380/50 18000 4.8|2.8 1.1 1100×1100×1770 800×600 94 45 65 ≦75 100-150
    蒸发式冷风机(环保空调)
    Air Conditioner
    如果大风扇并不能解决用户对整体降温的更高要求,蒸发式冷风机(环保空调)则可为人体与空间环境同时实现更好的整体降温,更好的解决用户面临的通风降温难题。
    为什么要使用蒸发式冷风机?
    投资少,效能大
    在同等条件及面积安装中央空调与蒸发式冷风机相比,蒸发式冷风机是中央空调总投资的1/5
    耗电少,每小时用电仅1度
    在同等面积安装中央空调与蒸发式冷风机,耗电量只需中央空调的1/10
    空气质量好
    集通风、换气、除尘、降温于一体,增加空间含氧量,提高工作效率,整体送风或岗位送风随意选择
    降温效果强
    在南方地区,一般降温达4℃~10℃的效果,在炎热干燥地区,降温可达4℃~15℃,并且降温迅速
    风量大,送风远
    每小时最大风量 为18000至60000立方米,可根据客户要求选取,风压大、送风远
    性能稳定,质量可靠
    采用100mm厚“5090蒸发滤网”降温能力强,噪音低,效率高
    调节温度
    对需要增加空气湿度的工作场所进行湿度调节
    工作原理
      瑞泰风蒸发式冷风机的核心降温部件是高效蒸发式湿帘,纯天然多层波纹植物纤维叠合的新鲜空气,流经浸水的湿帘后空气与水份充分接触同时吸收空气中的显热,从而达到降温、换气、除尘、增加室内空气含氧量的目的,特别适用于高温生产工作场所。

    应用领域
    工业类:汽车制造厂、摩托车制造厂、塑胶厂、五金厂、电子厂、机械厂、电器厂、皮具厂、制衣厂、 制药厂、纺织厂、制鞋厂等各类工厂车间。
    商业类:各商业中心、网吧、学校、车站、4S店、健身房、户外运动场、酒楼厨房、户外餐厅、洗车场等。
  • 未标题-2.jpg1) 风扇与建筑结构之间通过万向节连接,降低振动和位移传递给建筑结构;
    2) 风扇轮毂单元设置防脱落结构;
    3) 安装支架和钢梁之间安装钢丝保险绳,防止意外脱落;
    4) 每个扇叶都装设有 L 型安全链接扣,防止叶片单独断落;
    5) 模具轴套设计防止旋转底盘意外滑落;大型风扇立面安装示意图;
    6) 所有紧固件均装设防松自锁螺母和齿形防落垫;
    7) 钢丝牵引拉索防止风扇受外力影响而晃动;
    8) 整机通过欧洲 CE 安全认证和检测,企业通过 CQC、ISO9001、SCS 认证;
    9) 所有产品均承保了太平洋产品责任险及公众责任险,所有雇员都有高雇主责任险;
  • 5.jpg1) 所有登高人员配备安全帽、安全带,专用吊装工具,专业安装工具进行安装;
    2) 所有员工经过三级培训、客户安全培训后进行上岗作业;
    3) 所有员工购买雇主责任险,单笔最高赔付80 万。
  • 售后热线 400-1855-887
    整机保修三年,机械部分扇叶、轮毂等终身质保,保期长提供提供优质继保服务;
    免费提供厂房通风改善组合方案,在客户厂房搬迁需要时提供风扇拆迁服务;
    华南区、华东区、华北区、华中区、西南西北区、大客户、海外部都配有专门的人员进行专业、贴心服务。
    本公司销售服务网络健全,在客户扩张布局时,本公司可提供伙伴随行式的一站式继续服务
